Hilfestellung im Umgang mit der Leitungsplanung

Informationen zur Ist-Situation (« as-built » Pläne) finden und richtig nutzen Télécharger en PDF

Wo finde ich «as-built»-Pläne?

  • Netzbetreiber: Strom, Gas, Wasser, Telekommunikation – jeder Betreiber führt eigene Pläne
  • Kommunale Bauämter
  • Geoinformationssysteme
  • Bauherren oder Planungsbüros (bei Neubauten)

Worauf achten?

  • Aktualität: Prüfe das Erstellungsdatum – as-built-Pläne können veraltet sein.
  • Vollständigkeit: Oft fehlen private Leitungen oder historische Veränderungen.
  • Genauigkeit: Abweichungen von bis zu 1 m sind möglich, besonders bei älteren Plänen.
Kennwerte zu Abständen je nach Leitungsart Télécharger en PDF

Die Mindestabstände sind in Normen und Richtlinien geregelt (z.B. DIN 1998, DIN EN 805, NAV, TAB, VDE0210).

Leitungsart Mindestabstand Besonderheiten
Strom abhängig von der Spannungs-ebene, z.B. 2,5 m bei 110kV Die Ausästlinie ist die Summe von Mindestab-stand und dem zu er-wartenden Wachstum.
Gas 1,5 – 2 m Schutzrohr bei Kreuzungen
Wasser 1 m  Frosttiefe beachten
Abwasser 1,5 m Wurzeleinwuchs vemeiden
Telekommunikation 0,5 m oft in Schutzrohren

Tab. Abstände je nach Leitungsart

Quelle: Zeyen + Baumann

Empfehlungen zu Schutzmaßnahmen Télécharger en PDF

Aktive Schutzmaßnahmen

Ziel aktiver Schutzmaßnahmen ist es, Wurzeln ausreichenden Entwicklungsraum in leitungsfernen Bereichen zu geben und das Wurzelwachstum in diesen Bereichen zu fördern und auf diese Bereiche zu beschränken.

  • Baumscheiben/ -grube: genügend Volumen ohne Verdichtung mit porenreichem Substrat
  • Wurzelgraben
  • Belüftung
  • Baumartenwahl: Flachwurzler meiden, langsam wachsende Arten bevorzugen.
  • regelmäßige Kontrolle: Wurzelwachstum und Leitungszustand jährlich prüfen.

Passive Schutzmaßnahmen

  • porenraumarme Verfüllstoffe im Rohr- oder Leitungsgraben anwenden
  • Trennplatten oder -folien im Leitungsgraben einbauen
  • wurzelfester Rohrverbindungen für Leitungen auswählen
  • Leerrohre bei Neuvorhaben prophylaktisch vorsehen
  • As-built-Pläne aller Leitungsarten beschafft und geprüft
  • Lokale Vorschriften und Normen recherchiert
  • Abstände zwischen Leitungen und Bäumen eingehalten
  • Schutzmaßnahmen für Leitungen und Bäume festgelegt
  • Baumarten und Standorte auf Verträglichkeit geprüft
  • Verantwortlichkeiten für Wartung und Kontrolle geklärt
  • Notfallplan bei Leitungsbeschädigung erstellt
  • bei Eingriffen im Wurzelbereich prophylaktisch Leerrohre vorgesehen
  • geprüft, ob Bäume Entwicklungschancen haben oder sowieso abgängig sind und entfernt werden müssen
Regelschnitte von Baumscheiben mit Leitungen Télécharger en PDF

Standard

  • Baumscheibe: ≥ 9 m² und ≥ 12 m³,
  • Leitungen seitlich daneben
  • (unter Gehweg oder Fahrbahn) in Schutzrohren

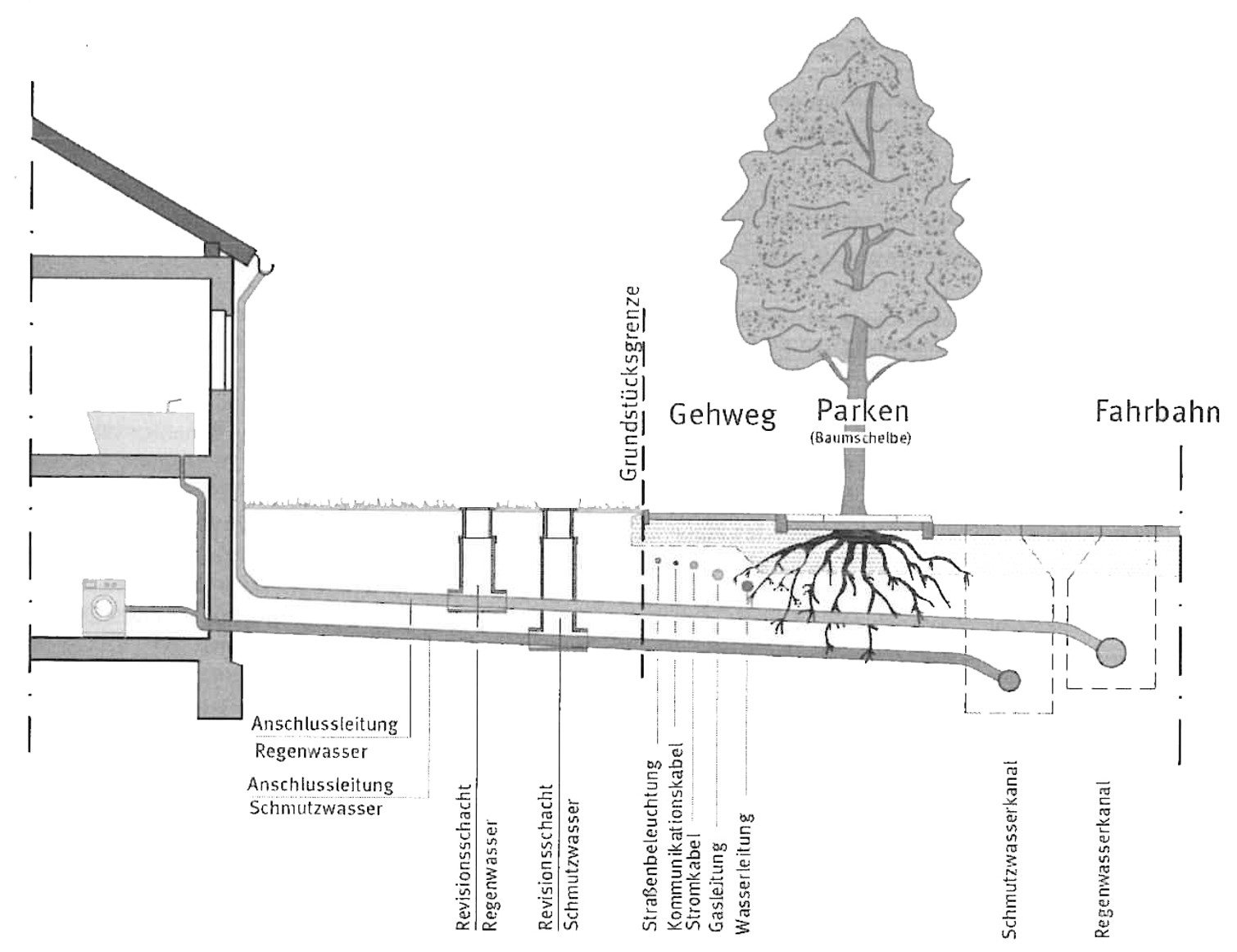

Abb. Schematische Darstellung von Baum und unterirdischen Leitungen

DWA-M 162, Ausgabe: 2013-02 « Bäume, unterirdische Leitungen und Kanäle »

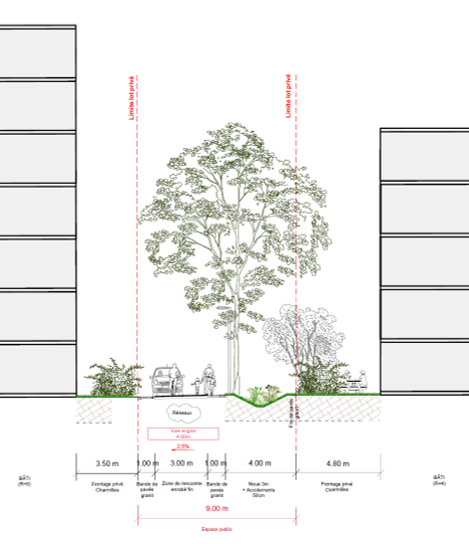

Abb. Leitungstrasse unter der befestigten Fläche parallel zum Wurzelraum des Grünstreifens

Atelier Alfred Peters „Aménagement des espaces publiques Kuebebierg“

Enger Raum

  • mind. 2 m Abstand zwischen Baumachse und Rohrachse
  • in mind. 1 m Tiefe Leitungen in Betonkanal

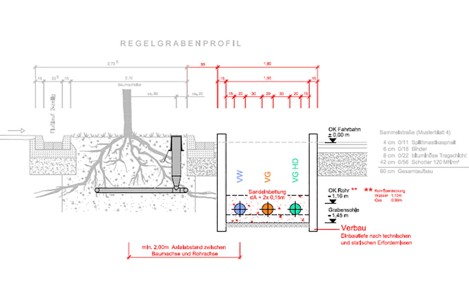

Abb. Planskizze Regelabstände

https://www.arborplan.de/rund-um-die-leitung/praeventionsmassnahmen/Kanäle

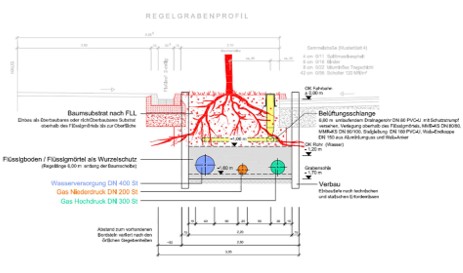

Abb. Planskizze botanischer Leitungsschutz

https://www.arborplan.de/rund-um-die-leitung/praeventionsmassnahmen/Kanäle

Häufige Hürden und Lösungsansätze Télécharger en PDF

Es liegen nur unvollständige as-built-Pläne vor

  • Eigenes Aufmaß, Leitungsortung (z.B. mit elektromagnetischer Ortung)

Platzmangel, Konflikt zwischen Wurzeln und Leitungen

  • frühzeitig in übergeordneter Planungen Platzbedarf für Bäume definieren und festlegen
  • Mehrfachnutzung von Schutzrohre
  • vertikale Leitungsführung
  • Baumartenwahl

Hohe Kosten für Schutzmaßnahmen

  • Priorisierung (z.B. über Aufnahme als Maßnahme in das Naturpakt-Punktekonto)
  • Wurzelwachstum mit Baumsubstrat leiten (Nutzung porenraumarmer Verfüllstoffe im Rohr- und Leitungsgraben)

Einseitiger Wurzelschnitt bei Baumaßnahmen

  • Krone für Balance auch rückschneiden

→ siehe Beschreibung der Pflanzarbeiten, um den korrekten Einbau sicherzustellen, „Pflanzschnitt“

Nachträgliche Leitungsplanung im Bestand von Bäumen

  • Schonende Verfahren (Unterfahren und Horizontalspülbohrverfahren) zum Verlegen von Leitungen im Wurzelbereich anwenden
  • Mindestabstand von 2,5 m vom Stamm

→ siehe Schutzmaßnahmen für bestehende Bäume im Rahmen von Bauarbeiten

Ungeklärte Zuständigkeit und Zeitpunkt im Bauablauf für den Einbau von Wurzelschutz

  • Absprache unter verschiedenen Gewerken, feste Zuordnung bei der Ausschreibung

Ungeklärte Verantwortlichkeiten und Verfahrensabläufe

  • Rahmenvereinbarungen zwischen den Beteiligten zu Zuständigkeiten, Verfahrens-abläufen, geltenden technischen Regeln, Kosten…
  • Einzelvereinbarungen zwischen den Beteiligten zu Trassenfestlegung, Bauverfahren, Schutzmaßnahmen, Baustoffen, Bauarten, Bau- und Pflanzterminen …

Konflikte mit dem Denkmalschutz

  • Frühzeitige Abstimmung mit Denkmalschutz, Verlegeart überprüfen

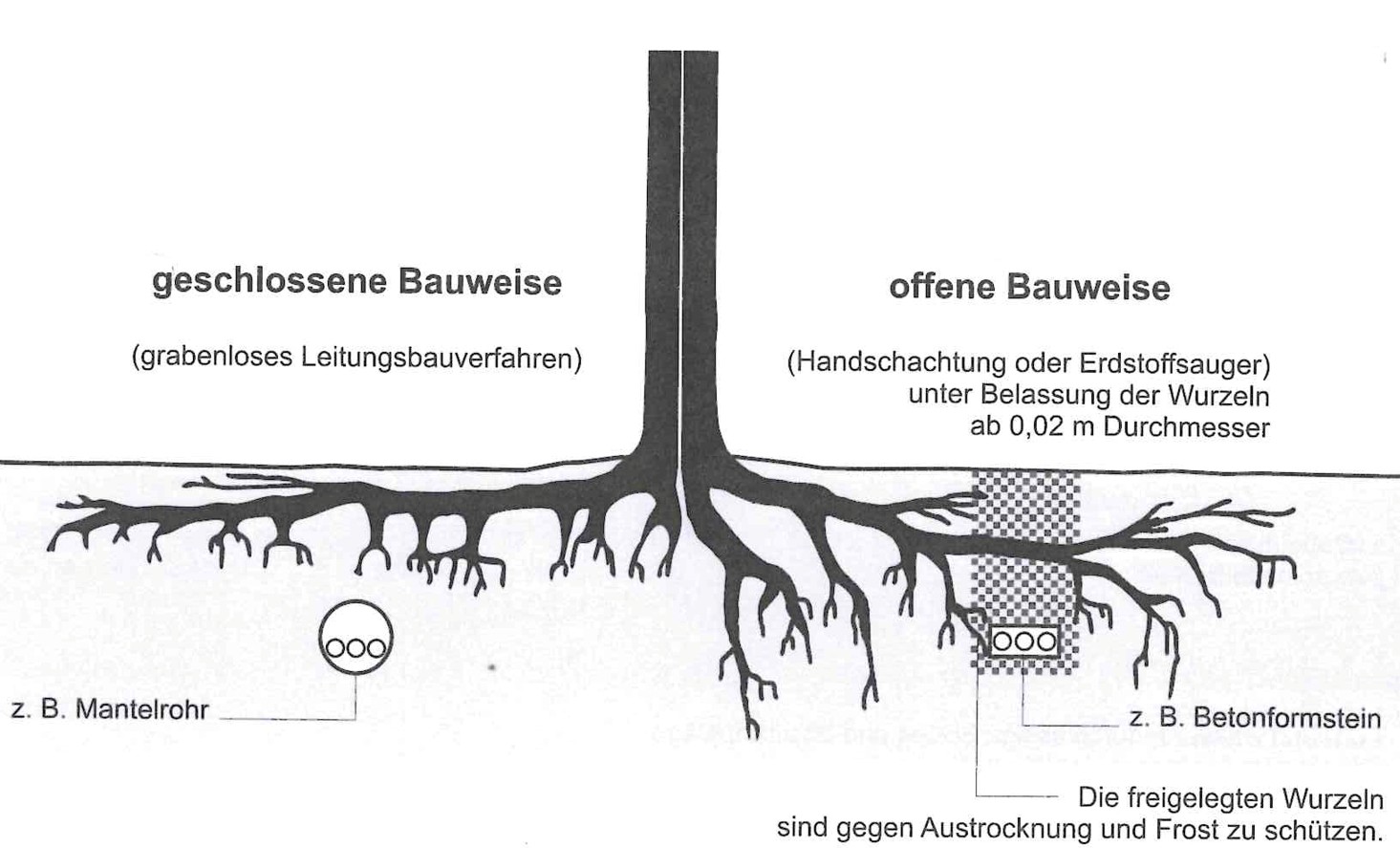

Abb. Schutz bei Verlegung von Kabeln und Rohrleitungen im Wurzelbereich

FLL Empfehlungen für Baumpflanzungen Teil 2: Standortvorbereitung für Neupflanzungen, Pflanzgruben und Wurzelraumerweiterung, Bauweisen und Substrate
